Глушители шума трубчатые ГТП и ГТК. Серия 5.904-17

скачать прайс-листскачать прайс-лист на шумоглушители

Общие сведения

  • Выпускаются по типу серии 5.904-17;
  • 5 основных типоразмеров шумоглушителей, классифицированных по размеру поперечного сечения воздуховода;
  • Длина шумоглушителей 500 мм и 1000 мм (длина активной части шумоглушителей  - 380 и 880  мм соответственно);
  • Шумоглушители производятся с толщиной изоляции 100мм;
  • Изготавливаются из оцинкованной стали;
  • Шумоглушители поставляются на фланцевом соединении (фланец из шины и из уголка);
  • В качестве звукопоглощающего материала применяется супертонкое  стеклянное волокно.
  • В качестве калориферы.

Назначение

Глушители  предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухораздающими устройствами, а также шума, возникающего в элементах вентиляционной сети, таких как воздуховоды и распространяющегося по воздуховодам.

Условия эксплуатации

Предназначены для  транспортировки воздуха и химически неагрессивных сред с температурой до 800 С и относительной влажностью до 60%.

Глушители шума изготавливаются для эксплуатации в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.

Обозначение шумоглушителя

Шумоглушитель -   Х

Х

Х

Тип (Тип 1 – трубчатый)



Сечение А х В

Длина шумоглушителя L, мм



Габаритные размеры и характеристики снижения шума

Габаритные размеры, мм

Обозначение аналога

по серии 5.904-17

Снижение шума на 1 м. длины шумоглушителя (в дБ) при среднегеометрических частотах октавных полос, Гц

Сечение

А х В

L

63

125

250

500

1000

2000

4000

8000

200 х 100

500

ГТП 2 – 1

2,0

7,0

10,0

18,0

20,0

16,0

10,0

8,0

1000

ГТП 1 – 1

3,0

11,0

18,0

32,0

35,0

39,0

18,0

13,0

300 х 200

500

ГТП 2 – 2

1,0

5,0

8,0

17,0

15,0

9,0

7,0

6,0

1000

ГТП 1 – 2

1,5

7,0

14,0

28,0

26,0

16,0

11,0

9,0

400 х 200

500

ГТП 2 – 3

1,0

4,0

6,0

14,0

12,0

8,0

6,0

4,0

1000

ГТП 1 – 3

1,5

6,0

11,0

25,0

22,0

13,0

10,0

7,0

400 х 300

500

ГТП 2 – 4

0,5

3,0

5,0

13,0

11,0

7,0

4,0

3,0

1000

ГТП 1 – 4

1,0

4,5

8,0

21,0

19,0

12,0

6,0

5,0

400 х 400

500

ГТП 2 – 5

0,5

2,0

4,0

12,0

8,0

5,0

4,0

3,0

1000

ГТП 1 – 5

1,0

3,0

7,0

20,0

15,0

9,0

6,0

3,0



шумоглушитель



ШУМОГЛУШИТЕЛИ ТРУБЧАТЫЕ КРУГЛЫЕ ГТК

Общие сведения

  • Выпускаются по типу серии 5.904-17;
  • Расширенный типоразмерный ряд - 14 основных типоразмеров круглых шумоглушителей, классифицированных по диаметру поперечного сечения воздуховода;
  • Длина круглых шумоглушителей 500 мм и 1000 мм (длина активной части шумоглушителей  - 380 и 880  мм соответственно);
  • Производятся пластинчатые, круглые, трубчатые. Трубчатые шумоглушители с толщиной изоляции  50 мм. и  100мм ;
  • Изготавливаются из оцинкованной стали, так же как и воздуховоды;
  • Шумоглушители трубчатые, круглые поставляются на фланцевом, бандажном и ниппельном соединениях;
  • В качестве звукопоглощающего материала применяется супертонкое  стеклянное волокно.

Назначение

Система шумоглушения ГП и глушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами (в особенности центробежными), кондиционерами, отопительной системой, воздухораздающей системой (воздуховоды), а также шума, возникающего в элементах вентиляционной сети и распространяющегося по воздуховодам, стружкоотсос.

Условия эксплуатации

Предназначены для  транспортировки воздуха и химически неагрессивных сред с температурой до 800 С и относительной влажностью до 60%.

Шумоглушители пластинчатые изготавливаются для эксплуатации в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.

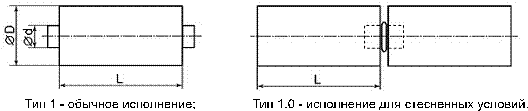

Обозначение шумоглушителя

Шумоглушитель -   Х

Х

Х

Х

Тип исполнения (тип 1 – обычное исполнение; тип 1.0 – для стесненных условий)



Диаметр d, мм

Диаметр D, мм



Длина шумоглушителя L, мм

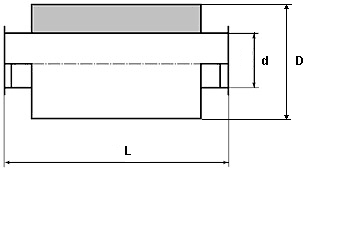

шумоглушитель



Габаритные размеры и характеристики снижения шума

Габаритные размеры, мм

Обозначение аналогапо серии 5.904-17

Снижение шума на 1 м. длины шумоглушителя (в дБ) при среднегеометрических частотах октавных полос, Гц

d

D

L

63

125

250

500

1000

2000

4000

8000

100

200

500

4,3

11,0

17,5

26,9

30,0

41,1

61,3

30,8

1000

5,9

16,0

25,5

38,1

41,0

56,3

90,5

42,1

315

500

5,8

13,0

20,0

40,5

42,0

65,6

63,0

38,4

1000

7,9

18,0

28,0

58,5

67,0

90,0

93,0

52,6

125

225

500

3,7

11,6

11,2

21,5

20,2

27,3

60,1

28,7

1000

5,1

15,8

15,6

30,5

29,5

41,0

83,7

39,3

315

500

ГТК 2 – 1

5,4

14,2

24,6

33,1

9,5

50,5

54,0

30,1

1000

ГТК 1 – 1

7,4

19,5

33,6

48,8

13,4

71,6

74,0

42,1

160

260

500

3,2

11,1

13,4

16,8

23,3

45,0

22,0

12,4

1000

4,3

15,2

32,8

23,0

32,0

65,0

31,0

17,0

355

500

4,6

14,5

24,9

28,9

40,5

41,3

24,0

12,2

1000

6,3

19,8

34,1

41,8

56,0

57,9

32,9

16,9

200

315

500

2,7

10,6

13,8

13,0

18,5

36,5

18,2

10,0

1000

3,7

14,5

19,0

18,0

26,0

52,0

25,0

14,0

400

500

ГТК 2 – 2

4,0

13,1

19,5

24,0

32,7

33,5

19,1

9,5

1000

ГТК 1 – 2

5,5

17,9

27,3

33,5

44,9

46,5

26,4

13,6

250

355

500

2,2

10,0

10,9

10,8

14,0

30,1

14,6

8,0

1000

3,1

13,8

15,0

15,0

20,0

42,0

20,0

11,0

450

500

ГТК 2 – 3

3,6

11,5

15,8

19,0

26,0

26,5

15,0

7,5

1000

ГТК 1 – 3

5,0

16,3

21,8

26,7

35,8

37,0

21,0

10,8

280

380

500

2,1

9,5

9,4

13,1

26,5

12,4

7,0

4,1

1000

2,9

13,5

13,1

18,0

37,0

17,0

10,0

6,0

480

500

3,3

11,2

17,0

22,5

24,5

13,5

6,9

4,2

1000

4,6

15,7

23,9

31,9

33,1

18,8

9,7

6,0

315

500

500

ГТК 2 – 4

3,6

12,0

14,7

20,0

21,0

11,1

5,0

3,3

1000

ГТК 1 – 4

5,0

17,0

21,0

28,0

29,0

16,0

8,0

5,0

400

600

500

ГТК 2 – 5

2,0

9,5

11,7

16,0

16,5

9,7

5,0

3,1

1000

ГТК 1 – 5

2,8

13,6

16,7

22,4

23,2

13,2

6,8

4,2

500

710

1000

ГТК 1 – 6

2,9

13,9

13,4

17,9

18,5

10,5

5,4

3,3

560

760

1000

2,7

13,6

11,9

16,0

16,5

9,4

4,8

3,0

630

800

1000

2,5

13,3

10,6

14,2

14,7

8,4

4,3

2,7

710

900

1000

2,3

13,0

9,4

12,6

13,0

7,3

3,8

2,4

800

1000

1000

2,1

12,5

9,0

12,2

12,5

7,0

3,5

2,3



шумоглушитель

Шумоглушители для вентиляции

Шумоглушители вентиляционные предназначены для снижения аэродинамического шума, создаваемого системами кондиционирования, отопления и воздухораздающими устройствами, а также шума, возникающего в каналах вентиляции. Поскольку вентилятор является источником шума, целесообразно устанавливать в непосредственной близости шумоглушитель круглый (или пластинчатый) на воздуховод для предотвращения распространения звука по воздуховодам. Для этого в воздуховоды ставят, систему шумоглушения и канальные шумоглушители круглые, которые предназначены для поглощения звука в вентиляционных установках. Существует несколько разновидностей круглых шумоглушителей, различающихся по конструктивным и функциональным особенностям. Круглые гибкие шумоглушители предназначены для использования в качестве мягких соединительных элементов для монтажа магистральных воздуховодов или конечных участков концевых воздуховодов с воздухораспределительными элементами в помещениях.

Пластинчатые шумоглушители предназначены для поглощения шума в воздуховодах прямоугольного сечения. Шумоглушители пластинчатые изготавливается из оцинкованного стального листа. В этих вентиляционных шумоглушителях на пластины наносится специальный шумопоглощающий материал со стекловолокнистым покрытием. Данный вид шумоглушителей может комплектоваться обтекателями или рассекателями.

Аэродинамический шум, создаваемый кондиционерами, вентиляторами, воздухорегулирующими устройствами, отопительными агрегатами существенно уменьшается при установке трубчатых шумоглушителей. Шумоглушитель трубчатый ГТК, равно как и серии ГТК, предназначен для прямого монтажа в воздуховод для уменьшения аэродинамических шумов, создаваемых вентиляторами, дросселями, диафрагмами и т.д. Изготовлены такие круглые шумоглушители ГП из оцинкованной листовой стали со вставками из минеральной ваты. Единственное их различие состоит в форме. Круглые шумоглушители трубчатые ГТК устанавливаются в воздуховодах с соответствующим поперечным сечением. Шумоглушитель ГП круглый (или пластинчатый) используются, как правило, при больших размерах сечения воздуховодов с целью улучшения акустической эффективности системы шумоглушения.

Кроме того, в зависимости от условий эксплуатации также могут различаться ГП шумоглушители для воздуховодов, система шумоглушения ГП и типы шумоглушителей. Так, например, системы шумоглушения и шумоглушители ГП круглые газотурбинных установок используются для уменьшения шума, который имеет повышенный уровень при работе данных устройств.
